ADAPTATEUR LCD SERIE

picaxe 18M2

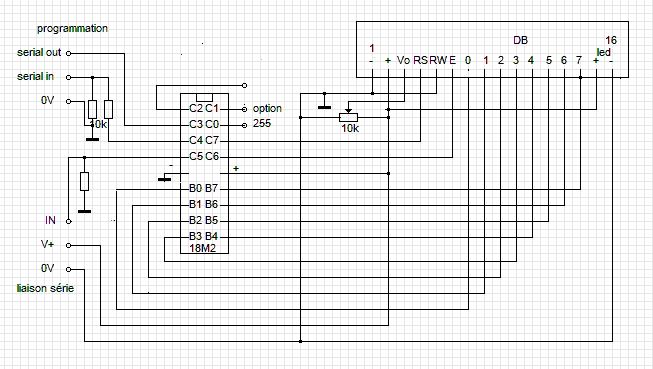

Ce circuit est décrit dans la doc du module AXE133. Il est donc conforme au code en open source fournit par REV-ED
Le PCB est également conforme à l'original.

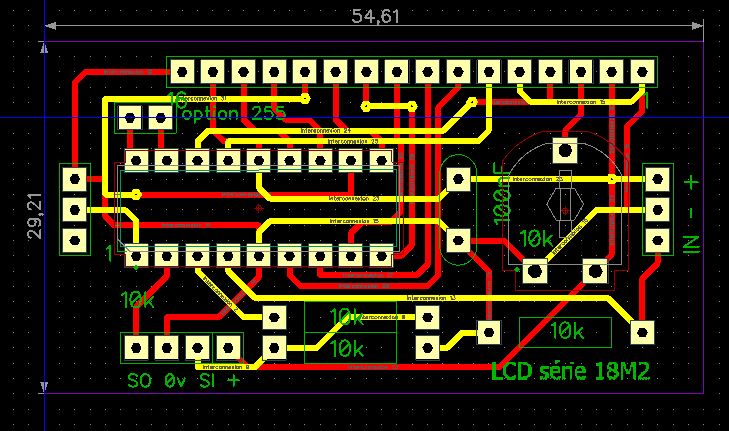

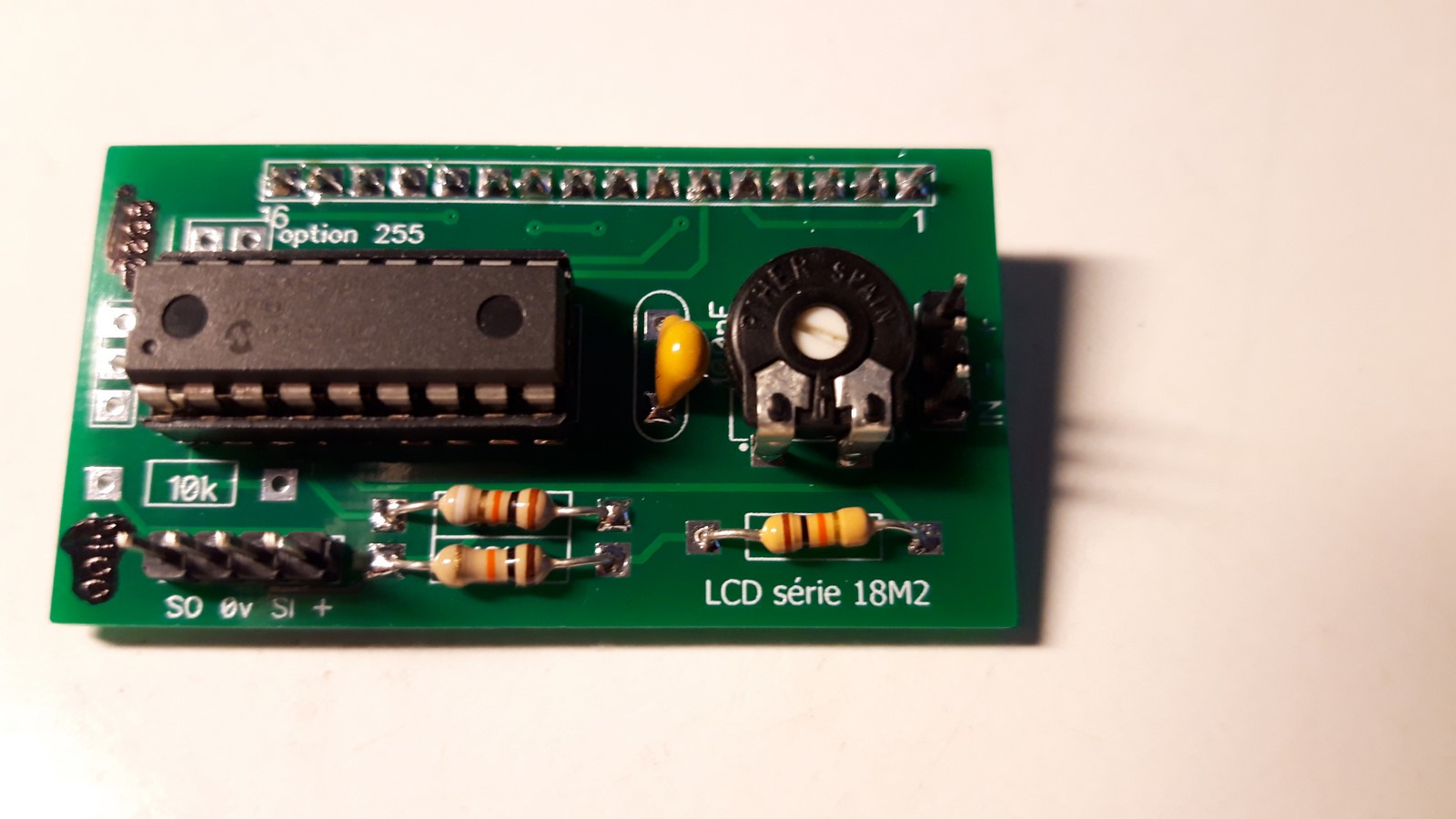

Le PCB élaboré avec DipTrace, avec un ajustable standard, trouvable partout. Le connecteur de 18 broches, le 18M2 et les autres composants sont contre l'afficheur, le potentiomètre et les connecteurs alimentation et programmation de l'autre
  Les 3 broches C.0, C.1 et C.2 sont récupérables. (commande 255 de serial out).

Les Gerber de ce circuit sont téléchargeables ICI.
Il suffit de draguer le fichier .zip chargé ci dessus sur l'emplacement prévu par JLCPCB pour obtenir 10 ou 15 jours plus tard 5 petits PCB, au prix d'environ 3 ou 4 euros tout compris. L'adaptateur réalisé, sur lecircuit ci dessus, le circuit est légèrement modifié pour remplacer le mini potentiomètre par un ajustable standard.

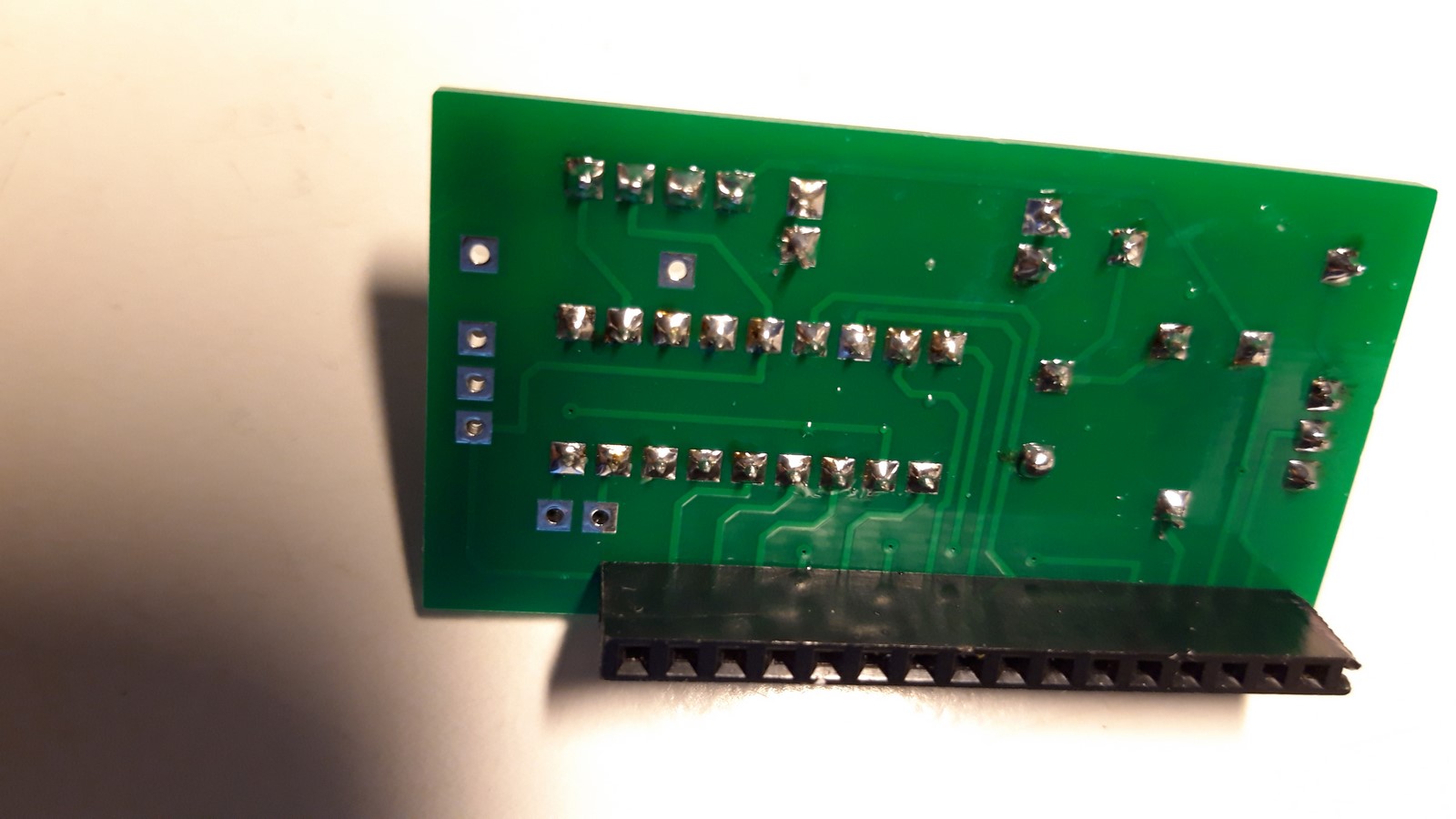

Pour accéder au réglage, le potentiomètre est placé côté soudures.











En suitation, texte avec accentués et signe °, donné par ß (alt+0223), cnversion des nombres  par l'opérateur #





Ici, le code, largement inspiré du code original, caractères accentués français mémorisés en CGRAM en plus.
