LES AFFICHEURS
SH1106 et SH1107
 |  |
Tout ce qui suit est le travail d'Anubis1985, édité sur le forum picaxe français: voici le lien vers cette page.
Les picaxes ne sont pas très forts en math, et faire des formes géométriques n'est possible qu'avec la série X2, ici un picaxe 20X2.
Ces afficheurs ne contiennent aucune table de caractères en mémoire (comme un LCD2004 par ex) et la desription de l'ensemble des caractères d'un clavier occupe beaucoup de place. On peut heureusement se limiter aux caractères utiles à l'application ou lui adjoindre une mémoire annexe.

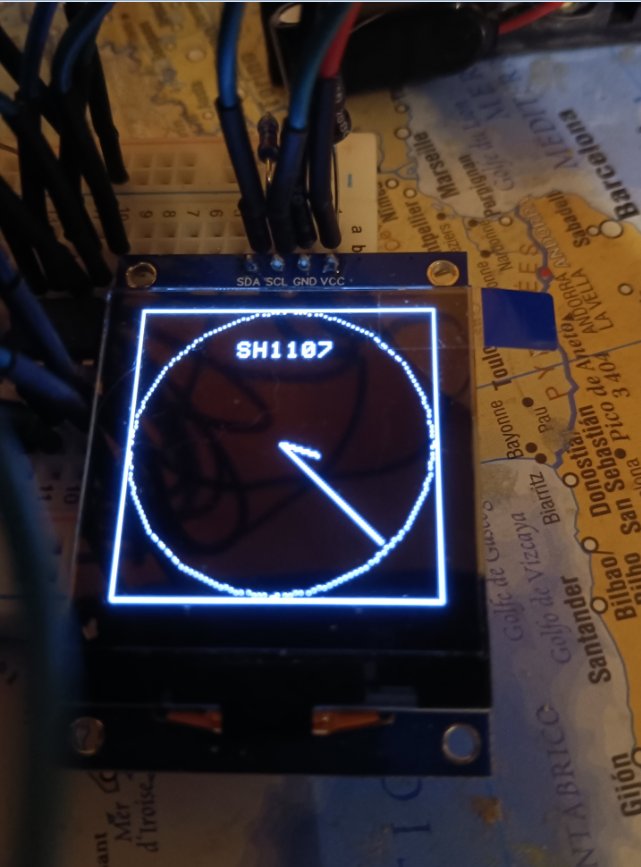

Voici le programme qu'il propose:
'Anubis1985 22-11-2025
'SH1107
'#picaxe 20X2
'#picaxe 28X2
'setfreq M64
'setfreq em64
Symbol L_graphiqueLCD = b0
Symbol R_graphiqueLCD = b1
Symbol NumASCII = b2
Symbol LongeurNumASCII = b3
Symbol Contraste = b4
Symbol OffsetX = b5
Symbol NewContraste = b6
Symbol ColumHighBits = b7
Symbol ColumLowBits = b8
Symbol LongeurRF = b9
Symbol Page = b10
Symbol X = b11
Symbol Y = b12
Symbol BitsTempon = b13
Symbol ClearPixel = b14
Symbol ClearY = b15
Symbol Print = b16
Symbol stipple = b17
Symbol x0 = b18
Symbol x1 = b19
Symbol y0 = b20
Symbol y1 = b21
Symbol AngleY = b22
Symbol AngleX = b23
Symbol X_Neatif = b24
Symbol Y_Neatif = b25
Symbol AngleX1 = w13
Symbol BP_0 = Pinc.0 'Oriantation de l'affichage 'contacte a bille
Symbol LedRouge = B.1
Symbol LedVert = B.2
Symbol LedBleu = B.3
Symbol LedJauneA = B.4
Symbol LedJauneB = B.6
'Commande du controleur SH1107
Symbol SETCONTRAST =0x81
Symbol DISPLAYALLON =0xA5
Symbol DISPLAYOFF =0xAE
Symbol DISPLAYON =0xAF
Symbol SETDISPLAYOFFSET =0xD3
Symbol SETMULTIPLEX =0xA8
Symbol SETLOWCOLUMN =0x00
Symbol SetColumHighBits = 0x10
Symbol SETSTARTLINE =0x40
Symbol CHARGEPUMP =0x8D
'Display scrolling commands
'Symbol ACTIVATE_SCROLL =0x2F
'Symbol DEACTIVATE_SCROLL =0x2E
'Symbol SET_VERTICAL_SCROLL_AREA =0xA3
'Symbol HORIZONTAL_SCROLL_RIGHT =0x26
'Symbol HORIZONTAL_SCROLL_LEFT =0x27
'Symbol VERT_AND_RIGHT_HORIZONTAL =0x29
'Symbol VERT_AND_LEFT_HORIZONTAL =0x2A
ColumLowBits = 0
ColumHighBits = 0
setfreq M64
pause 400'50ms a 64mhz
hi2csetup i2cmaster, %01111000, i2cfast_64, I2cbyte
'hi2cout (0,ACTIVATE_SCROLL)'deplacement progerssif affichage de gauche a doite par defaut
'hi2cout (0,HORIZONTAL_SCROLL_RIGHT)'deplacement progerssif affichage de gauche a doite
'hi2cout (0,HORIZONTAL_SCROLL_LEFT)'deplacement progerssif affichage de droite a gauche
'hi2cout (0,VERT_AND_RIGHT_HORIZONTAL)
gosub ClearDisplay
StarCode:
gosub ContrasteADJ
'gosub DISPLAY_OFF 'Etain L'Ecrant
'gosub DISPLAY_ON 'Allume L'Ecrant
'gosub ClearDisplay 'Efface L'Ecrant complet
'gosub ClearPage 'Efface Une ligne complete
'gosub InversDisplay '
'gosub NormalDisplay '
'gosub SensPixelConfigMiroir'Ecri a l'Enver
gosub SensPixelConfigInitial'Ecri a l'Endroi
'OffsetX = 1 : gosub OffsetMod'Mini 0 Maxi 127
x1 = 127'x_DimensionDuRectangleEnPixel
y1 = 127'y_DimensionDuRectangleEnPixel
x0 = 0 'x_CordonnerDepartEnPixel
y0 = 0 'y_CordonnerDepartEnPixel
stipple = 0
ClearPixel = 0
gosub DrawsRectangle'dessine un rectangle
x1 = 63'x_DimensionDuCercleEnPixel
y1 = 63'y_DimensionDuCercleEnPixel
x0 = 63'x_CordonnerDepartEnPixel
y0 = 63'y_CordonnerDepartEnPixel
stipple = 1
ClearPixel = 0
gosub DrawsCircle'dessine un cercle
x = 42 : gosub SetPosition
LongeurNumASCII = 0
Teste:
lookup LongeurNumASCII,(2,"SH1107"), NumASCII
gosub Numero
inc LongeurNumASCII
if LongeurNumASCII < 7 then : gosub Teste endif
x1 = 58'x_LongeurDeLaLigneEnPixel
AngleX1 = 175'AngleDeLaLigneEndegres ( mini0 maxi 360)
x0 = 63'x_CordonnerDepartEnPixel
y0 = 63'y_CordonnerDepartEnPixel
stipple = 0
ClearPixel = 0
gosub DrawsLine 'dessine une ligne
x1 = 29'x_LongeurDeLaLigneEnPixel
AngleX1 = 85'AngleDeLaLigneEndegres ( mini0 maxi 360)
x0 = 63'x_CordonnerDepartEnPixel
y0 = 63'y_CordonnerDepartEnPixel
stipple = 0
ClearPixel = 0
gosub DrawsLine 'dessine une ligne
goto StarCode
ContrasteADJ:
NewContraste = Contraste
readadc 8, Contraste
if Contraste < 10 then : Contraste = 10 : high LedJauneA else : low LedJauneA endif
if Contraste > 250 then : Contraste = 250 : high LedJauneB else : low LedJauneB endif
if NewContraste <> Contraste then : gosub ContrasteMode endif
return
Numero:
select case NumASCII
case 0 to 15 : Page = NumASCII + 176 : hi2cout (0,Page)'Page0 a Page15
case 32 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 ,0x00) ;Espace
case 33 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x5F, 0x00, 0x00) ;!
case 34 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x07, 0x00, 0x07, 0x00 ,0x00) ;"
case 35 : hi2cout (SETSTARTLINE, 0x00, 0x14, 0x7F, 0x14, 0x7F, 0x14 ,0x00) ;#
case 36 : hi2cout (SETSTARTLINE, 0x00, 0x24, 0x2a, 0x7f, 0x2a, 0x12 ,0x00) ;$
case 37 : hi2cout (SETSTARTLINE, 0x00, 0x23, 0x13, 0x08, 0x64, 0x62 ,0x00) ;%
case 38 : hi2cout (SETSTARTLINE, 0x00, 0x36, 0x49, 0x55, 0x22, 0x50 ,0x00) ;&
case 39 : hi2cout (SETSTARTLINE, 0x00, 0X05, 0X03, 0X00, 0X00) ;'
case 40 : hi2cout (SETSTARTLINE, 0x00, 0X00, 0X1c, 0X22, 0X41, 0X00 ,0x00) ;(
case 41 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x41, 0x22, 0x1c, 0x00 ,0x00) ;)
case 42 : hi2cout (SETSTARTLINE, 0x00, 0x14, 0x08, 0x3E, 0x08, 0x14 ,0x00) ;*
case 43 : hi2cout (SETSTARTLINE, 0x00, 0x08, 0x08, 0x3E, 0x08, 0x08 ,0x00) ;+
case 44 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x50, 0x30, 0x00 ,0x00) ;,
case 45 : hi2cout (SETSTARTLINE, 0x00, 0x08, 0x08, 0x08, 0x08, 0x08 ,0x00) ;-
case 46 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x60, 0x60, 0x00, 0x00) ;.
case 47 : hi2cout (SETSTARTLINE, 0x00, 0x20, 0x10, 0x08, 0x04, 0x02 ,0x00) ;/
case 48 : hi2cout (SETSTARTLINE, 0x00, 0x3E, 0x51, 0x49, 0x45, 0x3E ,0x00) ;0
case 49 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x42, 0x7F, 0x40, 0x00 ,0x00) ;1
case 50 : hi2cout (SETSTARTLINE, 0x00, 0x72, 0x49, 0x49, 0x49, 0x46 ,0x00) ;2
case 51 : hi2cout (SETSTARTLINE, 0x00, 0x21, 0x41, 0x49, 0x4D, 0x33 ,0x00) ;3
case 52 : hi2cout (SETSTARTLINE, 0x00, 0x18, 0x14, 0x12, 0x7F, 0x10 ,0x00) ;4
case 53 : hi2cout (SETSTARTLINE, 0x00, 0x27, 0x45, 0x45, 0x45, 0x39 ,0x00) ;5
case 54 : hi2cout (SETSTARTLINE, 0x00, 0x3C, 0x4A, 0x49, 0x49, 0x31 ,0x00) ;6
case 55 : hi2cout (SETSTARTLINE, 0x00, 0x41, 0x21, 0x11, 0x09, 0x07 ,0x00) ;7
case 56 : hi2cout (SETSTARTLINE, 0x00, 0x36, 0x49, 0x49, 0x49, 0x36 ,0x00) ;8
case 57 : hi2cout (SETSTARTLINE, 0x00, 0x46, 0x49, 0x49, 0x29, 0x1E ,0x00) ;9
case 58 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x36, 0x36, 0x00, 0x00) ;:
case 59 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x56, 0x36, 0x00, 0x00) ;;
case 60 : hi2cout (SETSTARTLINE, 0x00, 0x41, 0x22, 0x14, 0x08, 0x00) ;>
case 61 : hi2cout (SETSTARTLINE, 0x00, 0x14, 0x14, 0x14, 0x14, 0x14 ,0x00) ;=
case 62 : hi2cout (SETSTARTLINE, 0x00, 0x08, 0x14, 0x22, 0x41, 0x00) ;<
case 63 : hi2cout (SETSTARTLINE, 0x00, 0x02, 0x01, 0x51, 0x09, 0x06 ,0x00) ;?
case 64 : hi2cout (SETSTARTLINE, 0x00, 0x32, 0x49, 0x79, 0x41, 0x3E ,0x00) ;@
case 65 : hi2cout (SETSTARTLINE, 0x00, 0x7C, 0x12, 0x11, 0x12, 0x7C ,0x00) ;A
case 66 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x49, 0x49, 0x49, 0x36 ,0x00) ;B
case 67 : hi2cout (SETSTARTLINE, 0x00, 0x3E, 0x41, 0x41, 0x41, 0x22 ,0x00) ;C
case 68 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x41, 0x41, 0x41, 0x3E ,0x00) ;D
case 69 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x49, 0x49, 0x49, 0x41 ,0x00) ;E
case 70 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x09, 0x09, 0x09, 0x01 ,0x00) ;F
case 71 : hi2cout (SETSTARTLINE, 0x00, 0x3E, 0x41, 0x41, 0x51, 0x73 ,0x00) ;G
case 72 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x08, 0x08, 0x08, 0x7F ,0x00) ;H
case 73 : hi2cout (SETSTARTLINE, 0x00, 0x41, 0x7F, 0x41, 0x00) ;I
case 74 : hi2cout (SETSTARTLINE, 0x00, 0x20, 0x40, 0x41, 0x3F, 0x01 ,0x00) ;J
case 75 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x08, 0x14, 0x22, 0x41 ,0x00) ;K
case 76 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x40, 0x40, 0x40, 0x40 ,0x00) ;L
case 77 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x02, 0x1C, 0x02, 0x7F ,0x00) ;M
case 78 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x04, 0x08, 0x10, 0x7F ,0x00) ;N
case 79 : hi2cout (SETSTARTLINE, 0x00, 0x3E, 0x41, 0x41, 0x41, 0x3E ,0x00) ;O
case 80 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x09, 0x09, 0x09, 0x06 ,0x00) ;P
case 81 : hi2cout (SETSTARTLINE, 0x00, 0x3E, 0x41, 0x51, 0x21, 0x5E ,0x00) ;Q
case 82 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x09, 0x19, 0x29, 0x46 ,0x00) ;R
case 83 : hi2cout (SETSTARTLINE, 0x00, 0x26, 0x49, 0x49, 0x49, 0x32 ,0x00) ;S
case 84 : hi2cout (SETSTARTLINE, 0x00, 0x03, 0x01, 0x7F, 0x01, 0x03 ,0x00) ;T
case 85 : hi2cout (SETSTARTLINE, 0x00, 0x3F, 0x40, 0x40, 0x40, 0x3F ,0x00) ;U
case 86 : hi2cout (SETSTARTLINE, 0x00, 0x1F, 0x20, 0x40, 0x20, 0x1F ,0x00) ;V
case 87 : hi2cout (SETSTARTLINE, 0x00, 0x3F, 0x40, 0x38, 0x40, 0x3F ,0x00) ;W
case 88 : hi2cout (SETSTARTLINE, 0x00, 0x63, 0x14, 0x08, 0x14, 0x63 ,0x00) ;X
case 89 : hi2cout (SETSTARTLINE, 0x00, 0x03, 0x04, 0x78, 0x04, 0x03 ,0x00) ;Y
case 90 : hi2cout (SETSTARTLINE, 0x00, 0x61, 0x59, 0x49, 0x4D, 0x43 ,0x00) ;Z
case 91 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x7F, 0x41, 0x41, 0x00 ,0x00) ;[
case 92 : hi2cout (SETSTARTLINE, 0x00, 0x02, 0x04, 0x08, 0x10, 0x20, 0x00) ;
case 93 : hi2cout (SETSTARTLINE, 0x00, 0X00, 0X41, 0X41, 0X7F, 0X00 ,0x00) ;]
case 94 : hi2cout (SETSTARTLINE, 0x00, 0x04, 0x02, 0x01, 0x02, 0x04 ,0x00) ;^
case 95 : hi2cout (SETSTARTLINE, 0x00, 0x80, 0x80, 0x80, 0x80, 0x80 ,0x00) ;_
case 97 : hi2cout (SETSTARTLINE, 0x00, 0x20, 0x54, 0x54, 0x54, 0x78 ,0x00) ;a
case 98 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x48, 0x44, 0x44, 0x38 ,0x00) ;b
case 99 : hi2cout (SETSTARTLINE, 0x00, 0x38, 0x44, 0x44, 0x44, 0x20 ,0x00) ;c
case 100 : hi2cout (SETSTARTLINE, 0x00, 0x38, 0x44, 0x44, 0x48, 0x7F ,0x00) ;d
case 101 : hi2cout (SETSTARTLINE, 0x00, 0x38, 0x54, 0x54, 0x54, 0x18 ,0x00) ;e
case 102 : hi2cout (SETSTARTLINE, 0x00, 0x08, 0x7E, 0x09, 0x01, 0x02 ,0x00) ;f
case 103 : hi2cout (SETSTARTLINE, 0x00, 0x18, 0xA4, 0xA4, 0xA4, 0x7C ,0x00) ;g
case 104 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x08, 0x04, 0x04, 0x78 ,0x00) ;h
case 105 : hi2cout (SETSTARTLINE, 0x00 ,0x48, 0x7A, 0x40, 0x00) ;i
case 106 : hi2cout (SETSTARTLINE, 0x00, 0x40, 0x80, 0x88, 0x7A, 0x00) ;j
case 107 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x10, 0x28, 0x44, 0x00) ;k
case 108 : hi2cout (SETSTARTLINE, 0x00, 0x41, 0x7F, 0x40, 0x00) ;l
case 109 : hi2cout (SETSTARTLINE, 0x00, 0x7C, 0x04, 0x18, 0x04, 0x78 ,0x00) ;m
case 110 : hi2cout (SETSTARTLINE, 0x00, 0x7C, 0x08, 0x04, 0x04, 0x78 ,0x00) ;n
case 111 : hi2cout (SETSTARTLINE, 0x00, 0x38, 0x44, 0x44, 0x44, 0x38 ,0x00) ;o
case 112 : hi2cout (SETSTARTLINE, 0x00, 0xFC, 0x24, 0x24, 0x24, 0x18 ,0x00) ;p
case 113 : hi2cout (SETSTARTLINE, 0x00, 0x18, 0x24, 0x24, 0x28, 0xFC ,0x00) ;q
case 114 : hi2cout (SETSTARTLINE, 0x00, 0x7C, 0x08, 0x04, 0x04, 0x08 ,0x00) ;r
case 115 : hi2cout (SETSTARTLINE, 0x00, 0x48, 0x54, 0x54, 0x54, 0x20 ,0x00) ;s
case 116 : hi2cout (SETSTARTLINE, 0x00, 0x04, 0x3F, 0x44, 0x40, 0x20 ,0x00) ;t
case 117 : hi2cout (SETSTARTLINE, 0x00, 0x3C, 0x40, 0x40, 0x20, 0x7C ,0x00) ;u
case 118 : hi2cout (SETSTARTLINE, 0x00, 0x1C, 0x20, 0x40, 0x20, 0x1C ,0x00) ;v
case 119 : hi2cout (SETSTARTLINE, 0x00, 0x3C, 0x40, 0x30, 0x40, 0x3C ,0x00) ;w
case 120 : hi2cout (SETSTARTLINE, 0x00, 0x44, 0x28, 0x10, 0x28, 0x44 ,0x00) ;x
case 121 : hi2cout (SETSTARTLINE, 0x00, 0x1C, 0xA0, 0xA0, 0xA0, 0x7C ,0x00) ;y
case 122 : hi2cout (SETSTARTLINE, 0x00, 0x44, 0x64, 0x54, 0x4C, 0x44 ,0x00) ;z
case 123 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x08, 0x36, 0x41, 0x00, 0x00) ;{
case 125 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x41, 0x36, 0x08, 0x00, 0x00) ;}
case 126 : hi2cout (SETSTARTLINE, 0x00, 0x08, 0x04, 0x08, 0x08, 0x04, 0x00) ;~
case 166 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x63, 0x00, 0x00) ;¦
case 176 : hi2cout (SETSTARTLINE, 0x00, 0x02, 0x05, 0x02, 0x00, 0x00) ;°
case 196 : hi2cout (SETSTARTLINE, 0x00, 0x7D, 0x12, 0x11, 0x12, 0x7D, 0x00) ;Ä
case 214 : hi2cout (SETSTARTLINE, 0x00, 0x3D, 0x42, 0x42, 0x42, 0x3D, 0x00) ;Ö
case 220 : hi2cout (SETSTARTLINE, 0x00, 0x3D, 0x40, 0x40, 0x40, 0x3D, 0x00) ;Ü
case 223 : hi2cout (SETSTARTLINE, 0x00, 0x7E, 0x01, 0x49, 0x55, 0x73, 0x00) ;ß
case 228 : hi2cout (SETSTARTLINE, 0x00, 0x21, 0x54, 0x54, 0x54, 0x79, 0x00) ;ä
case 246 : hi2cout (SETSTARTLINE, 0x00, 0x39, 0x44, 0x44, 0x44, 0x39, 0x00) ;ö
case 252 : hi2cout (SETSTARTLINE, 0x00, 0x3D, 0x40, 0x40, 0x20, 0x7D, 0x00) ;ü
endselect
return
ClearPage:
if LongeurRF < 128 then : inc LongeurRF : hi2cout (SETSTARTLINE,0x00) : goto ClearPage endif
LongeurRF = 0
return
ClearDisplay:
gosub DISPLAY_OFF
NumASCII = 0
ClearDisplayInt:
if NumASCII < 16 then : gosub Numero : gosub ClearPage : inc NumASCII : goto ClearDisplayInt endif
gosub DISPLAY_ON
return
SetPosition:
if X > 127 then : X = 127 endif
select case X
case 0 to 15 : ColumLowBits = X : ColumHighBits = 0
case 16 to 31 : ColumLowBits = X - 16 : ColumHighBits = 1
case 32 to 47 : ColumLowBits = X - 32 : ColumHighBits = 2
case 48 to 63 : ColumLowBits = X - 48 : ColumHighBits = 3
case 64 to 79 : ColumLowBits = X - 64 : ColumHighBits = 4
case 80 to 95 : ColumLowBits = X - 80 : ColumHighBits = 5
case 96 to 111 : ColumLowBits = X - 96 : ColumHighBits = 6
case 112 to 127 : ColumLowBits = X - 112 : ColumHighBits = 7
'case 128 to 131 : ColumLowBits = X - 128 : ColumHighBits = 8 'SH1106
endselect
ColumHighBits = SetColumHighBits + ColumHighBits
hi2cout (0, ColumHighBits)
hi2cout (0, ColumLowBits)
return
DrawsPixel:
if Y > 127 then : Y = 127 endif
select case Y
case 0 to 7 : Page = 176 : R_graphiqueLCD = Y
case 8 to 15 : Page = 177 : R_graphiqueLCD = Y - 8
case 16 to 23 : Page = 178 : R_graphiqueLCD = Y - 16
case 24 to 31 : Page = 179 : R_graphiqueLCD = Y - 24
case 32 to 39 : Page = 180 : R_graphiqueLCD = Y - 32
case 40 to 47 : Page = 181 : R_graphiqueLCD = Y - 40
case 48 to 55 : Page = 182 : R_graphiqueLCD = Y - 48
case 56 to 63 : Page = 183 : R_graphiqueLCD = Y - 56
case 64 to 71 : Page = 184 : R_graphiqueLCD = Y - 64
case 72 to 79 : Page = 185 : R_graphiqueLCD = Y - 72
case 80 to 87 : Page = 186 : R_graphiqueLCD = Y - 80
case 88 to 95 : Page = 187 : R_graphiqueLCD = Y - 88
case 96 to 103 : Page = 188 : R_graphiqueLCD = Y - 96
case 104 to 111 : Page = 189 : R_graphiqueLCD = Y - 104
case 112 to 119 : Page = 190 : R_graphiqueLCD = Y - 112
case 120 to 127 : Page = 191 : R_graphiqueLCD = Y - 120
endselect
ClearY = R_graphiqueLCD
select case R_graphiqueLCD
case 0 : R_graphiqueLCD = 0x01
case 1 : R_graphiqueLCD = 0x02
case 2 : R_graphiqueLCD = 0x04
case 3 : R_graphiqueLCD = 0x08
case 4 : R_graphiqueLCD = 0x10
case 5 : R_graphiqueLCD = 0x20
case 6 : R_graphiqueLCD = 0x40
case 7 : R_graphiqueLCD = 0x80
endselect
select case Y
case 0 to 127
gosub SetPosition : hi2cout (0,Page) : hi2cin SETSTARTLINE,(BitsTempon,L_graphiqueLCD)
if bit0 = 1 then : bit8 = 1 endif
if bit1 = 1 then : bit9 = 1 endif
if bit2 = 1 then : bit10 = 1 endif
if bit3 = 1 then : bit11 = 1 endif
if bit4 = 1 then : bit12 = 1 endif
if bit5 = 1 then : bit13 = 1 endif
if bit6 = 1 then : bit14 = 1 endif
if bit7 = 1 then : bit15 = 1 endif
if ClearPixel <> 0 then
if ClearY = 0 then : bit8 = 0 endif
if ClearY = 1 then : bit9 = 0 endif
if ClearY = 2 then : bit10 = 0 endif
if ClearY = 3 then : bit11 = 0 endif
if ClearY = 4 then : bit12 = 0 endif
if ClearY = 5 then : bit13 = 0 endif
if ClearY = 6 then : bit14 = 0 endif
if ClearY = 7 then : bit15 = 0 endif
endif
if L_graphiqueLCD <> R_graphiqueLCD then : gosub SetPosition : hi2cout (0,Page) : hi2cout (SETSTARTLINE,R_graphiqueLCD) endif
endselect
return
AngleXY:
AngleX = sin AngleX1 * Print / 100
AngleY = cos AngleX1 * Print / 100
return
AngleYX:
AngleY = sin AngleX1 * Print / 100
AngleX = cos AngleX1 * Print / 100
return
DrawsLine:
select case AngleX1
case 0 to 180 : if AngleX1 >= 90 and X_Neatif = 0 then : X_Neatif = 1 : AngleX1 = AngleX1 - 90 : endif
case 181 to 360 : if AngleX1 >= 270 and Y_Neatif = 0 then : AngleX1 = AngleX1 - 270 : Y_Neatif = 1
else X_Neatif = 1 : Y_Neatif = 1 : AngleX1 = AngleX1 - 180 : endif
endselect
if X_Neatif = 0 and Y_Neatif = 0 then : gosub AngleYX endif
if X_Neatif = 1 and Y_Neatif = 0 then : gosub AngleXY endif
if X_Neatif = 1 and Y_Neatif = 1 then : gosub AngleYX endif
if X_Neatif = 0 and Y_Neatif = 1 then : gosub AngleXY endif
if X_Neatif = 0 then : x = x0 + AngleX else : x = x0 - AngleX endif
if Y_Neatif = 0 then : y = y0 + AngleY else : y = y0 - AngleY endif
gosub DrawsPixel 'Dessine des pixeles
if Print =< X1 and stipple = 1 then : inc Print endif
if Print =< X1 then : inc Print : goto DrawsLine else : Y_Neatif = 0 : X_Neatif = 0 : Print = 0 endif
return
AngleSinYCosX:
AngleY = sin Print * Y1 / 100
AngleX = cos Print * X1 / 100
return
DrawsCircle:
DrawsCircle0_90:
gosub AngleSinYCosX
if Print =< 90 and stipple = 1 then : inc Print endif'dessine en pointiller
x = x0 + AngleX : y = y0 - AngleY : gosub DrawsPixel 'Dessine des pixeles
if Print =< 90 then : inc Print : goto DrawsCircle0_90 endif
DrawsCircle90_180:
gosub AngleSinYCosX
if Print > 0 and stipple = 1 then : dec Print endif'dessine en pointiller
x = x0 - AngleX : y = y0 - AngleY : gosub DrawsPixel 'Dessine des pixeles
if Print > 0 then : dec Print : goto DrawsCircle90_180 endif
DrawsCircle180_270:
gosub AngleSinYCosX
if Print =< 90 and stipple = 1 then : inc Print endif'dessine en pointiller
x = x0 - AngleX : y = y0 + AngleY : gosub DrawsPixel 'Dessine des pixeles
if Print =< 90 then : inc Print : goto DrawsCircle180_270 endif
DrawsCircle270_0:
gosub AngleSinYCosX
if Print > 0 and stipple = 1 then : dec Print endif'dessine en pointiller
x = x0 + AngleX : y = y0 + AngleY : gosub DrawsPixel 'Dessine des pixeles
if Print > 0 then : dec Print : goto DrawsCircle270_0 endif
return
DrawsRectangle:
DrawsLignevertical_H:
if Print < y1 and stipple = 1 then : inc Print endif'dessine en pointiller
y = y0 + Print : x = x0 : gosub DrawsPixel 'Dessine des pixeles
if Print < y1 then : inc Print : goto DrawsLignevertical_H else: Print = 0 endif
DrawsLignehorizontal_H:
if Print < x1 and stipple = 1 then : inc Print endif'dessine en pointiller
x = x0 + Print : y = y1 + y0 : gosub DrawsPixel 'Dessine des pixeles
if Print < x1 then : inc Print : goto DrawsLignehorizontal_H else : Print = 0 endif
DrawsLignehorizontal_L:
if Print < x1 and stipple = 1 then : inc Print endif'dessine en pointiller
x = x0 + Print : y = y0 : gosub DrawsPixel 'Dessine des pixeles
if Print < x1 then : inc Print : goto DrawsLignehorizontal_L else : Print = 0 endif
DrawsLignevertical_L:
if Print < y1 and stipple = 1 then : inc Print endif'dessine en pointiller
y = y0 + Print : x = x1 + x0 : gosub DrawsPixel 'Dessine des pixeles
if Print < y1 then : inc Print : goto DrawsLignevertical_L else : Print = 0 endif
return
SensPixelConfigInitial:
'Low LedBleu
if BP_0 = 1 then : gosub EffetMiroir_1 : gosub EffetRotation_1 else : gosub EffetMiroir_2 : gosub EffetRotation_2 endif
'High LedVert
return
SensPixelConfigMiroir:
'Low LedVert
if BP_0 = 1 then : gosub EffetMiroir_2 : gosub EffetRotation_1 else : gosub EffetMiroir_1 : gosub EffetRotation_2 endif
'High LedBleu
return
DISPLAY_ON: hi2cout (0, CHARGEPUMP) : hi2cout (0, 0x14) : hi2cout (0, DISPLAYON) : return
DISPLAY_OFF: hi2cout (0, DISPLAYOFF) : hi2cout (0, CHARGEPUMP) : hi2cout (0, 0x10) : return
ContrasteMode: hi2cout (0, SETCONTRAST) : hi2cout (0, Contraste) : return
OffsetMode: hi2cout (0, SETDISPLAYOFFSET) : hi2cout (0, OffsetX) : return
EffetMiroir_1: hi2cout (0x00, 0xA1) : return
EffetMiroir_2: hi2cout (0x00, 0xA0) : return
EffetRotation_1: hi2cout (0x00, 0xC8) : return
EffetRotation_2: hi2cout (0x00, 0xC0) : return
InversDisplay: hi2cout (0x00, 0xA7) : return
NormalDisplay: hi2cout (0x00, 0xA6) : return

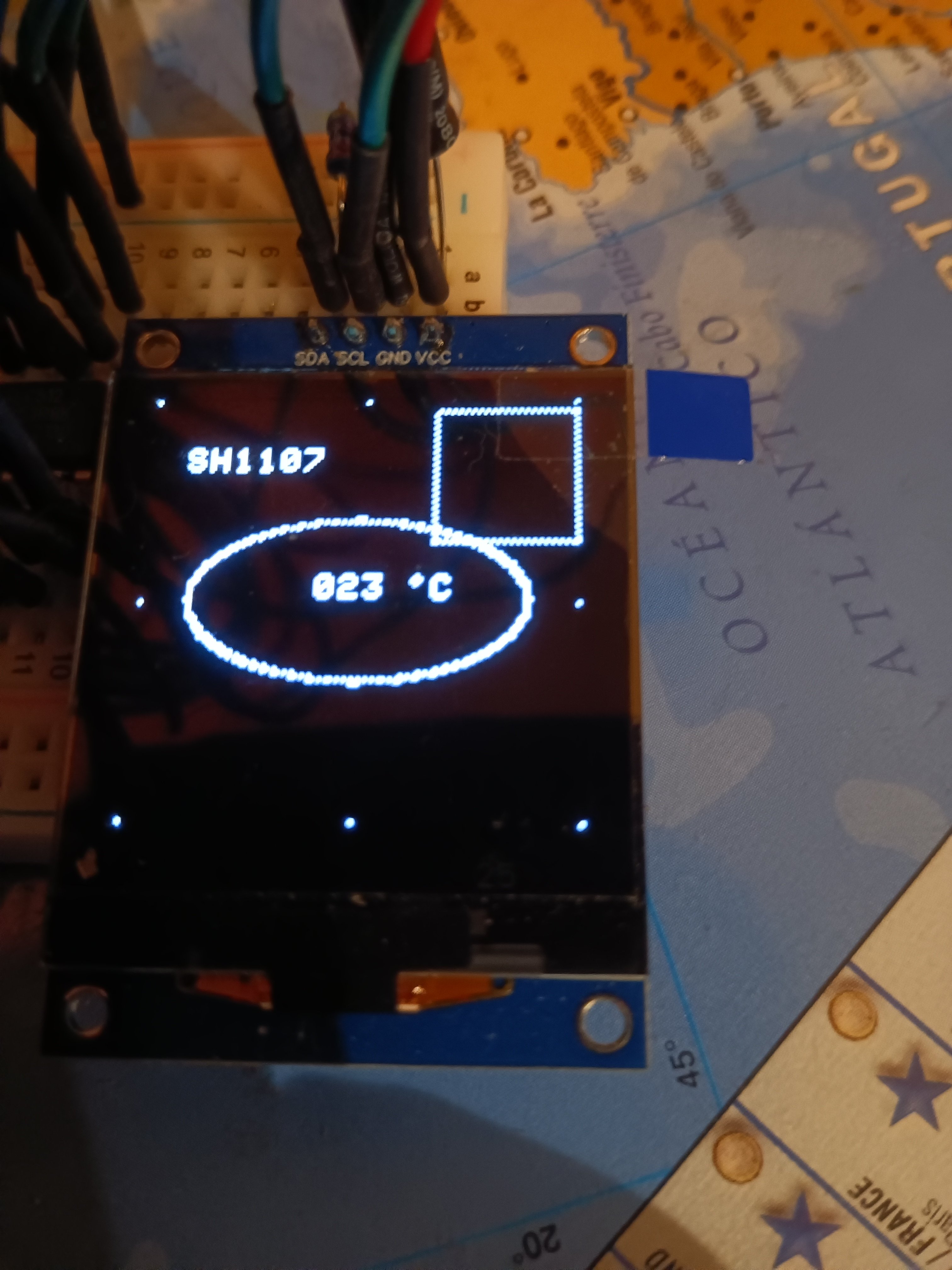

'SH1107
'#picaxe 20X2
'#picaxe 28X2
'setfreq M64
'setfreq em64
Symbol L_graphiqueLCD = b0
Symbol R_graphiqueLCD = b1
Symbol NumASCII = b2
Symbol LongeurNumASCII = b3
Symbol Contraste = b4
Symbol OffsetX = b5
Symbol NewContraste = b6
Symbol ColumHighBits = b7
Symbol ColumLowBits = b8
Symbol LongeurRF = b9
Symbol Page = b10
Symbol X = b11
Symbol Y = b12
Symbol BitsTempon = b13
Symbol ClearPixel = b14
Symbol ClearY = b15
Symbol Print = b16
Symbol stipple = b17
Symbol x0 = b18
Symbol x1 = b19
Symbol y0 = b20
Symbol y1 = b21
Symbol AngleY = b22
Symbol AngleX = b23
Symbol X_Neatif = b24
Symbol Y_Neatif = b25
Symbol AngleX1 = w13
Symbol BP_0 = Pinc.0 'Oriantation de l'affichage 'contacte a bille
Symbol LedRouge = B.1
Symbol LedVert = B.2
Symbol LedBleu = B.3
Symbol LedJauneA = B.4
Symbol LedJauneB = B.6
'Commande du controleur SH1107
Symbol SETCONTRAST =0x81
Symbol DISPLAYALLON =0xA5
Symbol DISPLAYOFF =0xAE
Symbol DISPLAYON =0xAF
Symbol SETDISPLAYOFFSET =0xD3
Symbol SETMULTIPLEX =0xA8
Symbol SETLOWCOLUMN =0x00
Symbol SetColumHighBits = 0x10
Symbol SETSTARTLINE =0x40
Symbol CHARGEPUMP =0x8D
'Display scrolling commands
'Symbol ACTIVATE_SCROLL =0x2F
'Symbol DEACTIVATE_SCROLL =0x2E
'Symbol SET_VERTICAL_SCROLL_AREA =0xA3
'Symbol HORIZONTAL_SCROLL_RIGHT =0x26
'Symbol HORIZONTAL_SCROLL_LEFT =0x27
'Symbol VERT_AND_RIGHT_HORIZONTAL =0x29
'Symbol VERT_AND_LEFT_HORIZONTAL =0x2A
ColumLowBits = 0
ColumHighBits = 0
setfreq M64
pause 400'50ms a 64mhz
hi2csetup i2cmaster, %01111000, i2cfast_64, I2cbyte
'hi2cout (0,ACTIVATE_SCROLL)'deplacement progerssif affichage de gauche a doite par defaut
'hi2cout (0,HORIZONTAL_SCROLL_RIGHT)'deplacement progerssif affichage de gauche a doite
'hi2cout (0,HORIZONTAL_SCROLL_LEFT)'deplacement progerssif affichage de droite a gauche
'hi2cout (0,VERT_AND_RIGHT_HORIZONTAL)
gosub ClearDisplay
StarCode:
gosub ContrasteADJ
'gosub DISPLAY_OFF 'Etain L'Ecrant
'gosub DISPLAY_ON 'Allume L'Ecrant
'gosub ClearDisplay 'Efface L'Ecrant complet
'gosub ClearPage 'Efface Une ligne complete
'gosub InversDisplay '
'gosub NormalDisplay '
'gosub SensPixelConfigMiroir'Ecri a l'Enver
gosub SensPixelConfigInitial'Ecri a l'Endroi
'OffsetX = 1 : gosub OffsetMod'Mini 0 Maxi 127
x1 = 127'x_DimensionDuRectangleEnPixel
y1 = 127'y_DimensionDuRectangleEnPixel
x0 = 0 'x_CordonnerDepartEnPixel
y0 = 0 'y_CordonnerDepartEnPixel
stipple = 0
ClearPixel = 0
gosub DrawsRectangle'dessine un rectangle
x1 = 63'x_DimensionDuCercleEnPixel
y1 = 63'y_DimensionDuCercleEnPixel
x0 = 63'x_CordonnerDepartEnPixel
y0 = 63'y_CordonnerDepartEnPixel
stipple = 1
ClearPixel = 0
gosub DrawsCircle'dessine un cercle
x = 42 : gosub SetPosition
LongeurNumASCII = 0
Teste:
lookup LongeurNumASCII,(2,"SH1107"), NumASCII
gosub Numero
inc LongeurNumASCII
if LongeurNumASCII < 7 then : gosub Teste endif
x1 = 58'x_LongeurDeLaLigneEnPixel
AngleX1 = 175'AngleDeLaLigneEndegres ( mini0 maxi 360)
x0 = 63'x_CordonnerDepartEnPixel
y0 = 63'y_CordonnerDepartEnPixel
stipple = 0
ClearPixel = 0
gosub DrawsLine 'dessine une ligne
x1 = 29'x_LongeurDeLaLigneEnPixel
AngleX1 = 85'AngleDeLaLigneEndegres ( mini0 maxi 360)
x0 = 63'x_CordonnerDepartEnPixel
y0 = 63'y_CordonnerDepartEnPixel
stipple = 0
ClearPixel = 0
gosub DrawsLine 'dessine une ligne
goto StarCode
ContrasteADJ:
NewContraste = Contraste
readadc 8, Contraste
if Contraste < 10 then : Contraste = 10 : high LedJauneA else : low LedJauneA endif
if Contraste > 250 then : Contraste = 250 : high LedJauneB else : low LedJauneB endif
if NewContraste <> Contraste then : gosub ContrasteMode endif
return
Numero:
select case NumASCII
case 0 to 15 : Page = NumASCII + 176 : hi2cout (0,Page)'Page0 a Page15
case 32 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 ,0x00) ;Espace
case 33 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x5F, 0x00, 0x00) ;!
case 34 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x07, 0x00, 0x07, 0x00 ,0x00) ;"
case 35 : hi2cout (SETSTARTLINE, 0x00, 0x14, 0x7F, 0x14, 0x7F, 0x14 ,0x00) ;#
case 36 : hi2cout (SETSTARTLINE, 0x00, 0x24, 0x2a, 0x7f, 0x2a, 0x12 ,0x00) ;$
case 37 : hi2cout (SETSTARTLINE, 0x00, 0x23, 0x13, 0x08, 0x64, 0x62 ,0x00) ;%
case 38 : hi2cout (SETSTARTLINE, 0x00, 0x36, 0x49, 0x55, 0x22, 0x50 ,0x00) ;&
case 39 : hi2cout (SETSTARTLINE, 0x00, 0X05, 0X03, 0X00, 0X00) ;'
case 40 : hi2cout (SETSTARTLINE, 0x00, 0X00, 0X1c, 0X22, 0X41, 0X00 ,0x00) ;(
case 41 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x41, 0x22, 0x1c, 0x00 ,0x00) ;)
case 42 : hi2cout (SETSTARTLINE, 0x00, 0x14, 0x08, 0x3E, 0x08, 0x14 ,0x00) ;*
case 43 : hi2cout (SETSTARTLINE, 0x00, 0x08, 0x08, 0x3E, 0x08, 0x08 ,0x00) ;+
case 44 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x50, 0x30, 0x00 ,0x00) ;,
case 45 : hi2cout (SETSTARTLINE, 0x00, 0x08, 0x08, 0x08, 0x08, 0x08 ,0x00) ;-
case 46 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x60, 0x60, 0x00, 0x00) ;.
case 47 : hi2cout (SETSTARTLINE, 0x00, 0x20, 0x10, 0x08, 0x04, 0x02 ,0x00) ;/
case 48 : hi2cout (SETSTARTLINE, 0x00, 0x3E, 0x51, 0x49, 0x45, 0x3E ,0x00) ;0
case 49 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x42, 0x7F, 0x40, 0x00 ,0x00) ;1
case 50 : hi2cout (SETSTARTLINE, 0x00, 0x72, 0x49, 0x49, 0x49, 0x46 ,0x00) ;2
case 51 : hi2cout (SETSTARTLINE, 0x00, 0x21, 0x41, 0x49, 0x4D, 0x33 ,0x00) ;3
case 52 : hi2cout (SETSTARTLINE, 0x00, 0x18, 0x14, 0x12, 0x7F, 0x10 ,0x00) ;4
case 53 : hi2cout (SETSTARTLINE, 0x00, 0x27, 0x45, 0x45, 0x45, 0x39 ,0x00) ;5
case 54 : hi2cout (SETSTARTLINE, 0x00, 0x3C, 0x4A, 0x49, 0x49, 0x31 ,0x00) ;6
case 55 : hi2cout (SETSTARTLINE, 0x00, 0x41, 0x21, 0x11, 0x09, 0x07 ,0x00) ;7
case 56 : hi2cout (SETSTARTLINE, 0x00, 0x36, 0x49, 0x49, 0x49, 0x36 ,0x00) ;8
case 57 : hi2cout (SETSTARTLINE, 0x00, 0x46, 0x49, 0x49, 0x29, 0x1E ,0x00) ;9
case 58 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x36, 0x36, 0x00, 0x00) ;:
case 59 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x56, 0x36, 0x00, 0x00) ;;
case 60 : hi2cout (SETSTARTLINE, 0x00, 0x41, 0x22, 0x14, 0x08, 0x00) ;>
case 61 : hi2cout (SETSTARTLINE, 0x00, 0x14, 0x14, 0x14, 0x14, 0x14 ,0x00) ;=
case 62 : hi2cout (SETSTARTLINE, 0x00, 0x08, 0x14, 0x22, 0x41, 0x00) ;<
case 63 : hi2cout (SETSTARTLINE, 0x00, 0x02, 0x01, 0x51, 0x09, 0x06 ,0x00) ;?
case 64 : hi2cout (SETSTARTLINE, 0x00, 0x32, 0x49, 0x79, 0x41, 0x3E ,0x00) ;@
case 65 : hi2cout (SETSTARTLINE, 0x00, 0x7C, 0x12, 0x11, 0x12, 0x7C ,0x00) ;A
case 66 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x49, 0x49, 0x49, 0x36 ,0x00) ;B
case 67 : hi2cout (SETSTARTLINE, 0x00, 0x3E, 0x41, 0x41, 0x41, 0x22 ,0x00) ;C
case 68 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x41, 0x41, 0x41, 0x3E ,0x00) ;D
case 69 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x49, 0x49, 0x49, 0x41 ,0x00) ;E
case 70 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x09, 0x09, 0x09, 0x01 ,0x00) ;F
case 71 : hi2cout (SETSTARTLINE, 0x00, 0x3E, 0x41, 0x41, 0x51, 0x73 ,0x00) ;G
case 72 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x08, 0x08, 0x08, 0x7F ,0x00) ;H
case 73 : hi2cout (SETSTARTLINE, 0x00, 0x41, 0x7F, 0x41, 0x00) ;I
case 74 : hi2cout (SETSTARTLINE, 0x00, 0x20, 0x40, 0x41, 0x3F, 0x01 ,0x00) ;J
case 75 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x08, 0x14, 0x22, 0x41 ,0x00) ;K
case 76 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x40, 0x40, 0x40, 0x40 ,0x00) ;L
case 77 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x02, 0x1C, 0x02, 0x7F ,0x00) ;M
case 78 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x04, 0x08, 0x10, 0x7F ,0x00) ;N
case 79 : hi2cout (SETSTARTLINE, 0x00, 0x3E, 0x41, 0x41, 0x41, 0x3E ,0x00) ;O
case 80 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x09, 0x09, 0x09, 0x06 ,0x00) ;P
case 81 : hi2cout (SETSTARTLINE, 0x00, 0x3E, 0x41, 0x51, 0x21, 0x5E ,0x00) ;Q
case 82 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x09, 0x19, 0x29, 0x46 ,0x00) ;R
case 83 : hi2cout (SETSTARTLINE, 0x00, 0x26, 0x49, 0x49, 0x49, 0x32 ,0x00) ;S
case 84 : hi2cout (SETSTARTLINE, 0x00, 0x03, 0x01, 0x7F, 0x01, 0x03 ,0x00) ;T
case 85 : hi2cout (SETSTARTLINE, 0x00, 0x3F, 0x40, 0x40, 0x40, 0x3F ,0x00) ;U
case 86 : hi2cout (SETSTARTLINE, 0x00, 0x1F, 0x20, 0x40, 0x20, 0x1F ,0x00) ;V
case 87 : hi2cout (SETSTARTLINE, 0x00, 0x3F, 0x40, 0x38, 0x40, 0x3F ,0x00) ;W
case 88 : hi2cout (SETSTARTLINE, 0x00, 0x63, 0x14, 0x08, 0x14, 0x63 ,0x00) ;X
case 89 : hi2cout (SETSTARTLINE, 0x00, 0x03, 0x04, 0x78, 0x04, 0x03 ,0x00) ;Y
case 90 : hi2cout (SETSTARTLINE, 0x00, 0x61, 0x59, 0x49, 0x4D, 0x43 ,0x00) ;Z
case 91 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x7F, 0x41, 0x41, 0x00 ,0x00) ;[
case 92 : hi2cout (SETSTARTLINE, 0x00, 0x02, 0x04, 0x08, 0x10, 0x20, 0x00) ;
case 93 : hi2cout (SETSTARTLINE, 0x00, 0X00, 0X41, 0X41, 0X7F, 0X00 ,0x00) ;]
case 94 : hi2cout (SETSTARTLINE, 0x00, 0x04, 0x02, 0x01, 0x02, 0x04 ,0x00) ;^
case 95 : hi2cout (SETSTARTLINE, 0x00, 0x80, 0x80, 0x80, 0x80, 0x80 ,0x00) ;_
case 97 : hi2cout (SETSTARTLINE, 0x00, 0x20, 0x54, 0x54, 0x54, 0x78 ,0x00) ;a
case 98 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x48, 0x44, 0x44, 0x38 ,0x00) ;b
case 99 : hi2cout (SETSTARTLINE, 0x00, 0x38, 0x44, 0x44, 0x44, 0x20 ,0x00) ;c
case 100 : hi2cout (SETSTARTLINE, 0x00, 0x38, 0x44, 0x44, 0x48, 0x7F ,0x00) ;d
case 101 : hi2cout (SETSTARTLINE, 0x00, 0x38, 0x54, 0x54, 0x54, 0x18 ,0x00) ;e
case 102 : hi2cout (SETSTARTLINE, 0x00, 0x08, 0x7E, 0x09, 0x01, 0x02 ,0x00) ;f
case 103 : hi2cout (SETSTARTLINE, 0x00, 0x18, 0xA4, 0xA4, 0xA4, 0x7C ,0x00) ;g
case 104 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x08, 0x04, 0x04, 0x78 ,0x00) ;h
case 105 : hi2cout (SETSTARTLINE, 0x00 ,0x48, 0x7A, 0x40, 0x00) ;i
case 106 : hi2cout (SETSTARTLINE, 0x00, 0x40, 0x80, 0x88, 0x7A, 0x00) ;j
case 107 : hi2cout (SETSTARTLINE, 0x00, 0x7F, 0x10, 0x28, 0x44, 0x00) ;k
case 108 : hi2cout (SETSTARTLINE, 0x00, 0x41, 0x7F, 0x40, 0x00) ;l
case 109 : hi2cout (SETSTARTLINE, 0x00, 0x7C, 0x04, 0x18, 0x04, 0x78 ,0x00) ;m
case 110 : hi2cout (SETSTARTLINE, 0x00, 0x7C, 0x08, 0x04, 0x04, 0x78 ,0x00) ;n
case 111 : hi2cout (SETSTARTLINE, 0x00, 0x38, 0x44, 0x44, 0x44, 0x38 ,0x00) ;o
case 112 : hi2cout (SETSTARTLINE, 0x00, 0xFC, 0x24, 0x24, 0x24, 0x18 ,0x00) ;p
case 113 : hi2cout (SETSTARTLINE, 0x00, 0x18, 0x24, 0x24, 0x28, 0xFC ,0x00) ;q
case 114 : hi2cout (SETSTARTLINE, 0x00, 0x7C, 0x08, 0x04, 0x04, 0x08 ,0x00) ;r
case 115 : hi2cout (SETSTARTLINE, 0x00, 0x48, 0x54, 0x54, 0x54, 0x20 ,0x00) ;s
case 116 : hi2cout (SETSTARTLINE, 0x00, 0x04, 0x3F, 0x44, 0x40, 0x20 ,0x00) ;t
case 117 : hi2cout (SETSTARTLINE, 0x00, 0x3C, 0x40, 0x40, 0x20, 0x7C ,0x00) ;u
case 118 : hi2cout (SETSTARTLINE, 0x00, 0x1C, 0x20, 0x40, 0x20, 0x1C ,0x00) ;v
case 119 : hi2cout (SETSTARTLINE, 0x00, 0x3C, 0x40, 0x30, 0x40, 0x3C ,0x00) ;w
case 120 : hi2cout (SETSTARTLINE, 0x00, 0x44, 0x28, 0x10, 0x28, 0x44 ,0x00) ;x
case 121 : hi2cout (SETSTARTLINE, 0x00, 0x1C, 0xA0, 0xA0, 0xA0, 0x7C ,0x00) ;y
case 122 : hi2cout (SETSTARTLINE, 0x00, 0x44, 0x64, 0x54, 0x4C, 0x44 ,0x00) ;z
case 123 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x08, 0x36, 0x41, 0x00, 0x00) ;{
case 125 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x41, 0x36, 0x08, 0x00, 0x00) ;}
case 126 : hi2cout (SETSTARTLINE, 0x00, 0x08, 0x04, 0x08, 0x08, 0x04, 0x00) ;~
case 166 : hi2cout (SETSTARTLINE, 0x00, 0x00, 0x63, 0x00, 0x00) ;¦
case 176 : hi2cout (SETSTARTLINE, 0x00, 0x02, 0x05, 0x02, 0x00, 0x00) ;°
case 196 : hi2cout (SETSTARTLINE, 0x00, 0x7D, 0x12, 0x11, 0x12, 0x7D, 0x00) ;Ä
case 214 : hi2cout (SETSTARTLINE, 0x00, 0x3D, 0x42, 0x42, 0x42, 0x3D, 0x00) ;Ö
case 220 : hi2cout (SETSTARTLINE, 0x00, 0x3D, 0x40, 0x40, 0x40, 0x3D, 0x00) ;Ü
case 223 : hi2cout (SETSTARTLINE, 0x00, 0x7E, 0x01, 0x49, 0x55, 0x73, 0x00) ;ß
case 228 : hi2cout (SETSTARTLINE, 0x00, 0x21, 0x54, 0x54, 0x54, 0x79, 0x00) ;ä
case 246 : hi2cout (SETSTARTLINE, 0x00, 0x39, 0x44, 0x44, 0x44, 0x39, 0x00) ;ö
case 252 : hi2cout (SETSTARTLINE, 0x00, 0x3D, 0x40, 0x40, 0x20, 0x7D, 0x00) ;ü
endselect
return
ClearPage:
if LongeurRF < 128 then : inc LongeurRF : hi2cout (SETSTARTLINE,0x00) : goto ClearPage endif
LongeurRF = 0
return
ClearDisplay:
gosub DISPLAY_OFF
NumASCII = 0
ClearDisplayInt:
if NumASCII < 16 then : gosub Numero : gosub ClearPage : inc NumASCII : goto ClearDisplayInt endif
gosub DISPLAY_ON
return
SetPosition:
if X > 127 then : X = 127 endif
select case X
case 0 to 15 : ColumLowBits = X : ColumHighBits = 0
case 16 to 31 : ColumLowBits = X - 16 : ColumHighBits = 1
case 32 to 47 : ColumLowBits = X - 32 : ColumHighBits = 2
case 48 to 63 : ColumLowBits = X - 48 : ColumHighBits = 3
case 64 to 79 : ColumLowBits = X - 64 : ColumHighBits = 4
case 80 to 95 : ColumLowBits = X - 80 : ColumHighBits = 5
case 96 to 111 : ColumLowBits = X - 96 : ColumHighBits = 6
case 112 to 127 : ColumLowBits = X - 112 : ColumHighBits = 7
'case 128 to 131 : ColumLowBits = X - 128 : ColumHighBits = 8 'SH1106
endselect
ColumHighBits = SetColumHighBits + ColumHighBits
hi2cout (0, ColumHighBits)
hi2cout (0, ColumLowBits)
return
DrawsPixel:
if Y > 127 then : Y = 127 endif
select case Y
case 0 to 7 : Page = 176 : R_graphiqueLCD = Y
case 8 to 15 : Page = 177 : R_graphiqueLCD = Y - 8
case 16 to 23 : Page = 178 : R_graphiqueLCD = Y - 16
case 24 to 31 : Page = 179 : R_graphiqueLCD = Y - 24
case 32 to 39 : Page = 180 : R_graphiqueLCD = Y - 32
case 40 to 47 : Page = 181 : R_graphiqueLCD = Y - 40
case 48 to 55 : Page = 182 : R_graphiqueLCD = Y - 48
case 56 to 63 : Page = 183 : R_graphiqueLCD = Y - 56
case 64 to 71 : Page = 184 : R_graphiqueLCD = Y - 64
case 72 to 79 : Page = 185 : R_graphiqueLCD = Y - 72
case 80 to 87 : Page = 186 : R_graphiqueLCD = Y - 80
case 88 to 95 : Page = 187 : R_graphiqueLCD = Y - 88
case 96 to 103 : Page = 188 : R_graphiqueLCD = Y - 96
case 104 to 111 : Page = 189 : R_graphiqueLCD = Y - 104
case 112 to 119 : Page = 190 : R_graphiqueLCD = Y - 112
case 120 to 127 : Page = 191 : R_graphiqueLCD = Y - 120
endselect
ClearY = R_graphiqueLCD
select case R_graphiqueLCD
case 0 : R_graphiqueLCD = 0x01
case 1 : R_graphiqueLCD = 0x02
case 2 : R_graphiqueLCD = 0x04
case 3 : R_graphiqueLCD = 0x08
case 4 : R_graphiqueLCD = 0x10
case 5 : R_graphiqueLCD = 0x20
case 6 : R_graphiqueLCD = 0x40
case 7 : R_graphiqueLCD = 0x80
endselect
select case Y
case 0 to 127
gosub SetPosition : hi2cout (0,Page) : hi2cin SETSTARTLINE,(BitsTempon,L_graphiqueLCD)
if bit0 = 1 then : bit8 = 1 endif
if bit1 = 1 then : bit9 = 1 endif
if bit2 = 1 then : bit10 = 1 endif
if bit3 = 1 then : bit11 = 1 endif
if bit4 = 1 then : bit12 = 1 endif
if bit5 = 1 then : bit13 = 1 endif
if bit6 = 1 then : bit14 = 1 endif
if bit7 = 1 then : bit15 = 1 endif
if ClearPixel <> 0 then
if ClearY = 0 then : bit8 = 0 endif
if ClearY = 1 then : bit9 = 0 endif
if ClearY = 2 then : bit10 = 0 endif
if ClearY = 3 then : bit11 = 0 endif
if ClearY = 4 then : bit12 = 0 endif
if ClearY = 5 then : bit13 = 0 endif
if ClearY = 6 then : bit14 = 0 endif
if ClearY = 7 then : bit15 = 0 endif
endif
if L_graphiqueLCD <> R_graphiqueLCD then : gosub SetPosition : hi2cout (0,Page) : hi2cout (SETSTARTLINE,R_graphiqueLCD) endif
endselect
return
AngleXY:
AngleX = sin AngleX1 * Print / 100
AngleY = cos AngleX1 * Print / 100
return
AngleYX:
AngleY = sin AngleX1 * Print / 100
AngleX = cos AngleX1 * Print / 100
return
DrawsLine:
select case AngleX1
case 0 to 180 : if AngleX1 >= 90 and X_Neatif = 0 then : X_Neatif = 1 : AngleX1 = AngleX1 - 90 : endif
case 181 to 360 : if AngleX1 >= 270 and Y_Neatif = 0 then : AngleX1 = AngleX1 - 270 : Y_Neatif = 1
else X_Neatif = 1 : Y_Neatif = 1 : AngleX1 = AngleX1 - 180 : endif
endselect
if X_Neatif = 0 and Y_Neatif = 0 then : gosub AngleYX endif
if X_Neatif = 1 and Y_Neatif = 0 then : gosub AngleXY endif
if X_Neatif = 1 and Y_Neatif = 1 then : gosub AngleYX endif
if X_Neatif = 0 and Y_Neatif = 1 then : gosub AngleXY endif
if X_Neatif = 0 then : x = x0 + AngleX else : x = x0 - AngleX endif
if Y_Neatif = 0 then : y = y0 + AngleY else : y = y0 - AngleY endif
gosub DrawsPixel 'Dessine des pixeles
if Print =< X1 and stipple = 1 then : inc Print endif
if Print =< X1 then : inc Print : goto DrawsLine else : Y_Neatif = 0 : X_Neatif = 0 : Print = 0 endif
return
AngleSinYCosX:
AngleY = sin Print * Y1 / 100
AngleX = cos Print * X1 / 100
return
DrawsCircle:
DrawsCircle0_90:
gosub AngleSinYCosX
if Print =< 90 and stipple = 1 then : inc Print endif'dessine en pointiller
x = x0 + AngleX : y = y0 - AngleY : gosub DrawsPixel 'Dessine des pixeles
if Print =< 90 then : inc Print : goto DrawsCircle0_90 endif
DrawsCircle90_180:
gosub AngleSinYCosX
if Print > 0 and stipple = 1 then : dec Print endif'dessine en pointiller
x = x0 - AngleX : y = y0 - AngleY : gosub DrawsPixel 'Dessine des pixeles
if Print > 0 then : dec Print : goto DrawsCircle90_180 endif
DrawsCircle180_270:
gosub AngleSinYCosX
if Print =< 90 and stipple = 1 then : inc Print endif'dessine en pointiller
x = x0 - AngleX : y = y0 + AngleY : gosub DrawsPixel 'Dessine des pixeles
if Print =< 90 then : inc Print : goto DrawsCircle180_270 endif
DrawsCircle270_0:
gosub AngleSinYCosX
if Print > 0 and stipple = 1 then : dec Print endif'dessine en pointiller
x = x0 + AngleX : y = y0 + AngleY : gosub DrawsPixel 'Dessine des pixeles
if Print > 0 then : dec Print : goto DrawsCircle270_0 endif
return
DrawsRectangle:
DrawsLignevertical_H:
if Print < y1 and stipple = 1 then : inc Print endif'dessine en pointiller
y = y0 + Print : x = x0 : gosub DrawsPixel 'Dessine des pixeles
if Print < y1 then : inc Print : goto DrawsLignevertical_H else: Print = 0 endif
DrawsLignehorizontal_H:
if Print < x1 and stipple = 1 then : inc Print endif'dessine en pointiller
x = x0 + Print : y = y1 + y0 : gosub DrawsPixel 'Dessine des pixeles
if Print < x1 then : inc Print : goto DrawsLignehorizontal_H else : Print = 0 endif
DrawsLignehorizontal_L:
if Print < x1 and stipple = 1 then : inc Print endif'dessine en pointiller
x = x0 + Print : y = y0 : gosub DrawsPixel 'Dessine des pixeles
if Print < x1 then : inc Print : goto DrawsLignehorizontal_L else : Print = 0 endif
DrawsLignevertical_L:
if Print < y1 and stipple = 1 then : inc Print endif'dessine en pointiller
y = y0 + Print : x = x1 + x0 : gosub DrawsPixel 'Dessine des pixeles
if Print < y1 then : inc Print : goto DrawsLignevertical_L else : Print = 0 endif
return
SensPixelConfigInitial:
'Low LedBleu
if BP_0 = 1 then : gosub EffetMiroir_1 : gosub EffetRotation_1 else : gosub EffetMiroir_2 : gosub EffetRotation_2 endif
'High LedVert
return
SensPixelConfigMiroir:
'Low LedVert
if BP_0 = 1 then : gosub EffetMiroir_2 : gosub EffetRotation_1 else : gosub EffetMiroir_1 : gosub EffetRotation_2 endif
'High LedBleu
return
DISPLAY_ON: hi2cout (0, CHARGEPUMP) : hi2cout (0, 0x14) : hi2cout (0, DISPLAYON) : return
DISPLAY_OFF: hi2cout (0, DISPLAYOFF) : hi2cout (0, CHARGEPUMP) : hi2cout (0, 0x10) : return
ContrasteMode: hi2cout (0, SETCONTRAST) : hi2cout (0, Contraste) : return
OffsetMode: hi2cout (0, SETDISPLAYOFFSET) : hi2cout (0, OffsetX) : return
EffetMiroir_1: hi2cout (0x00, 0xA1) : return
EffetMiroir_2: hi2cout (0x00, 0xA0) : return
EffetRotation_1: hi2cout (0x00, 0xC8) : return
EffetRotation_2: hi2cout (0x00, 0xC0) : return
InversDisplay: hi2cout (0x00, 0xA7) : return
NormalDisplay: hi2cout (0x00, 0xA6) : return
Afficher la suite de cette page
