SIRÈNES pompiers, police, gendarmes,
samu, ambulance, pompier US



Coccinelle83 demandait sur un forum d'électronique le moyen de produire un son de sirène de pompier français pour sonoriser une petite maquette.
Une solution basée sur un picaxe 08M2 s'est rapidement enrichie d'autres sirènes.

Voici le résultat de la réflexion:

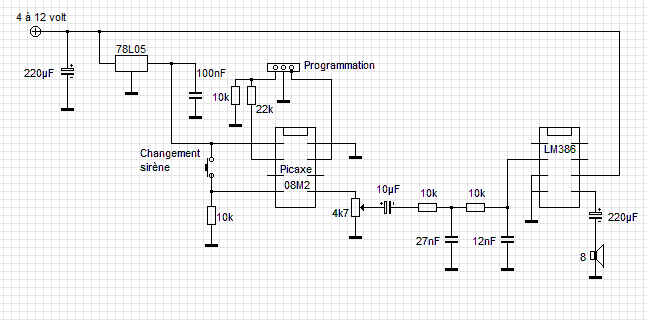

Le schéma:

sirènes-copie-1

Le picaxe génère les sons par la sortie PWM sur un potentiomètre.
Le signal prélevé passe par un filtre en double L transformant les carrés en dents de scie.
Il est ensuite amplifié par un LM386, très souple et très simple d'utilisation.
La sortie se fait sur un petit haut parleur de 8 ohms.

L'alimentation standard du picaxe est de 5 volts mais des tensions inférieures lui conviennent aussi.
Le circuit fonctionne donc très bien pour des tensions allant de 4 à 12 volts.

Le réglage du potentiomètre règle le volume mais surtout le taux de saturation de l'ampli. La distorsion harmonique augmente l'agressivité de la sirène.

Le poussoir de changement de sirène est lu à la fin de chaque cycle et permet de passer à la sirène suivante.

La dernière sirène utilisée est mémorisée pour le démarrage suivant.
Par exemple, pour utiliser cette sirène sur une maquette de voiture de gendarmerie, sélectionner la sirène gendarmerie, elle sera mémorisée et déclenchée pour toutes les mises sous tension suivantes.

Suite à la modif du 16/04/2012, la sirène de police est maintenant la bonne.

Liste des sirènes et fréquences:

Petite vidéo de démo: (sirène de police non modifiée )



Le typon téléchargeable:

sirènes



Le pack complet est en téléchargement ICI :
Il contient:
Le fichier picaxe (.bas) ci dessous, à charger dans le picaxe
le typon au format TCI4 (.tci)
Le schéma du circuit (format desselec)

Le programme: 16/04/2012
#picaxe 08M2 '
setfreq m4 'Fréquence à 4MHz,les pauses sont en mS
read 0,b1 'Lecture dernière sirène utilisée
debut:
'adressage suivant b1
on b1 goto pompier,police,gendarme,samu,ambulance,pompierUS
pompier:
'un 2 tons de pompier (1er ton : 435Hz, 2ème ton : 488Hz, cadence : 28 cycles/minute)

do
pwmout pwmdiv16, 2, 143, 287
pause 1070
pwmout pwmdiv16, 2, 127, 256
pause 1070
if pin3=1 then change 'test pin 3 on
loop

police:
; un 2 tons de police (1er ton : 435Hz, 2ème ton : 580 Hz, cadence : 55 cycles/minute)

do
pwmout pwmdiv16, 2, 143, 287
pause 545
pwmout pwmdiv16, 2, 107, 216
pause 545
if pin3=1 then change
loop

gendarme:
; un 2 tons de gendarmerie (1er ton : 435Hz, 2ème ton : 732Hz, cadence : 55 cycles/minute)

do
pwmout pwmdiv16, 2, 143, 287
pause 545
pwmout pwmdiv16, 2, 84, 171
pause 545
if pin3=1 then change
loop

samu:
; un 2 tons de samu (1er ton : 435Hz, 2ème ton : 651Hz, cadence : 55 cycles/minute)

do
pwmout pwmdiv16, 2, 143, 287
pause 545
pwmout pwmdiv16, 2, 95, 192
pause 545
if pin3=1 then change
loop

ambulance:
; un 4 tons d'ambulance (1er ton : 420Hz, 2ème ton : 516Hz, 3ème ton : 420Hz, 4ème ton : silence de 1,5s, cadence : 30 cycles/minute)

do
pwmout pwmdiv16, 2, 148, 298
pause 166
pwmout pwmdiv16, 2, 120, 242
pause 166
pwmout pwmdiv16, 2, 148, 298
pause 166
pwmout 2, off
if pin3=1 then change
pause 1500
loop

pompierUS:

b2=205
w9=b2*2
b4=65

Do
random w10 'w10=(b21,b20)
w10=5*b20 +400 'w10 aléatoire de 400 à 1675 mS

do
dec b2 'glissement fréquence montée
w9=b2*2 'rapp cyclique 50%
pwmout pwmdiv16, 2, b2, w9
pause 30
loop while b2>b4 'b4=65 -->940 Hz

pause w10

random w10 'w10=(b21,b20)
w10=4*b20 'b20 = 0 à 255 --> w10= 0 à 765
b21=b21//4 'b21=0,1,2,3
b5=51*b21+100 'b5 aléatoire: 100(620Hz) , 151(410Hz), 202(308Hz), 253(246Hz)

do
inc b2 'glissement fréquence descente
w9=b2*2
pwmout pwmdiv16, 2, b2, w9
pause 50
loop while b2<b5 'relance sirène suivant fréquences

pause w10

if pin3=1 then goto change
Loop

change:
pwmout 2,off ;Arret sortie PWM
pause 100 'anti rebond, on laisse passer l'orage
att: if pin3=1 then att 'attente relachement touche
inc b1 'incrémentation b1
b1=b1//6 'modulo 5, on boucle entre 0 et 4. Modulo 6 avec pompiers US
write 0,b1 'memo dernière sirène
goto debut
